水环真空泵
(结构和工作原理)
水环泵的身体是由一个圆柱壳和叶轮。 叶轮是偏心套管。 在叶轮旋转适当体积的水填满套管,weight-heavy密封水沿套管内壁形成一个同心环由于离心力,如图。 叶轮叶片之间的体积和外壳内表面变化,泵不断吸引,压缩和排气通过侧壁上的进气和排气端口或叶轮内壁。 高速旋转使排气高效。 水环作为密封,气体被吸入泵肯定累坏了。
(特性)
由于水密封,泵可以排气易燃,腐蚀性气体。 这些水环泵型适合包含蒸汽和水滴的废气。 2段泵配置展品高性能3×10下4Pa或降低压力。

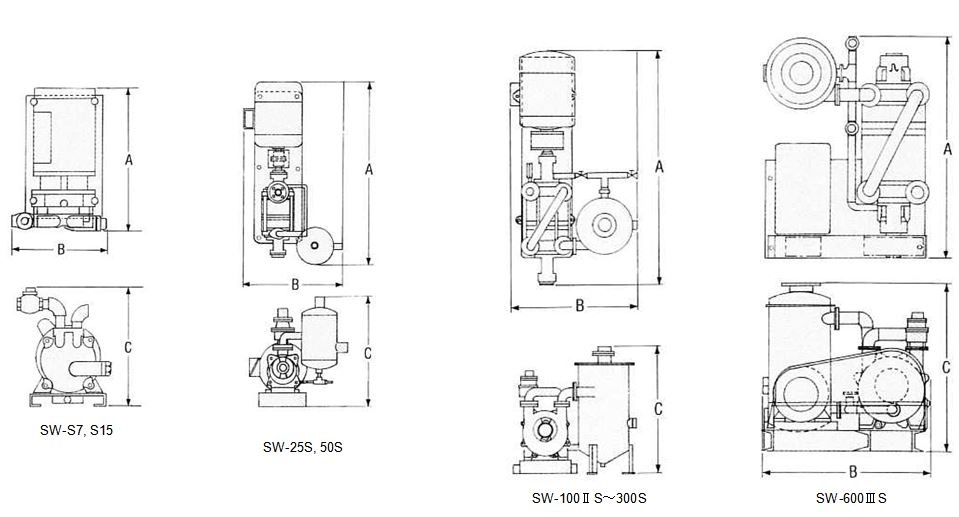

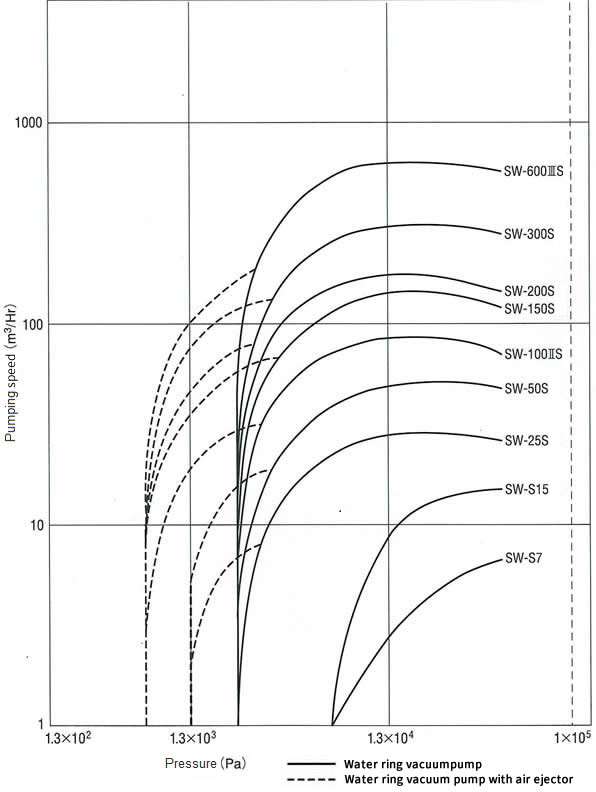

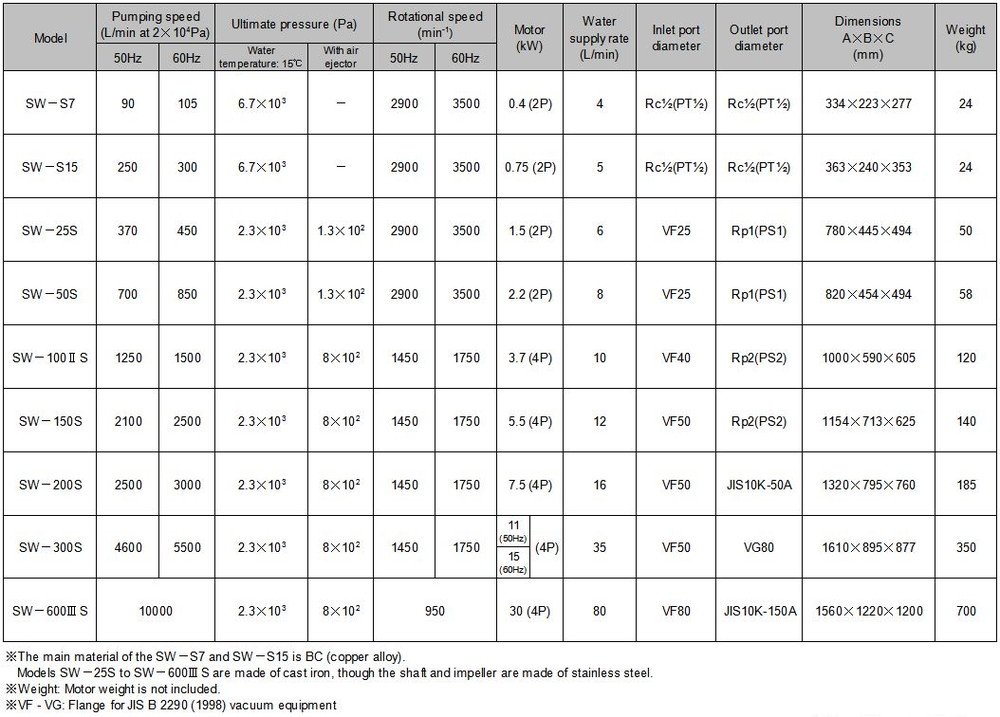

规格、尺寸和性能曲线

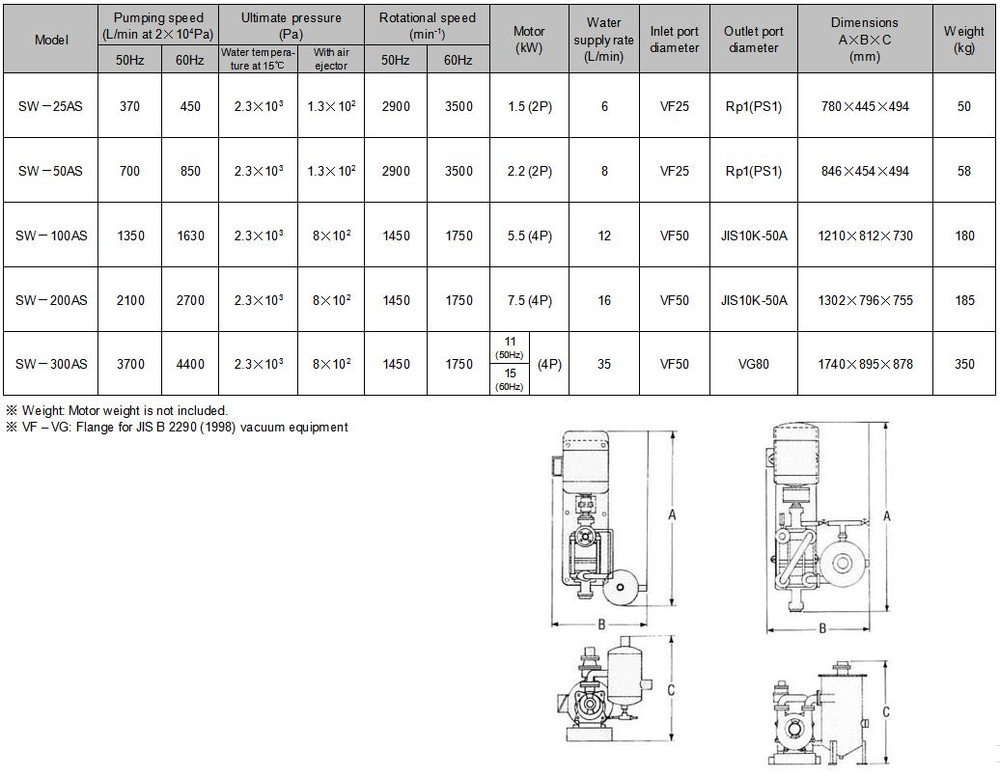

SW-AS系列
SW-AS系列泵腐蚀性气体吸入过程中表现出优异的耐腐蚀性能。 他们是由SUS316或SCS14。

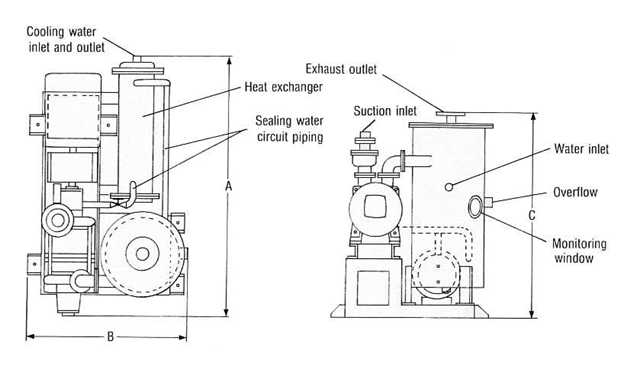

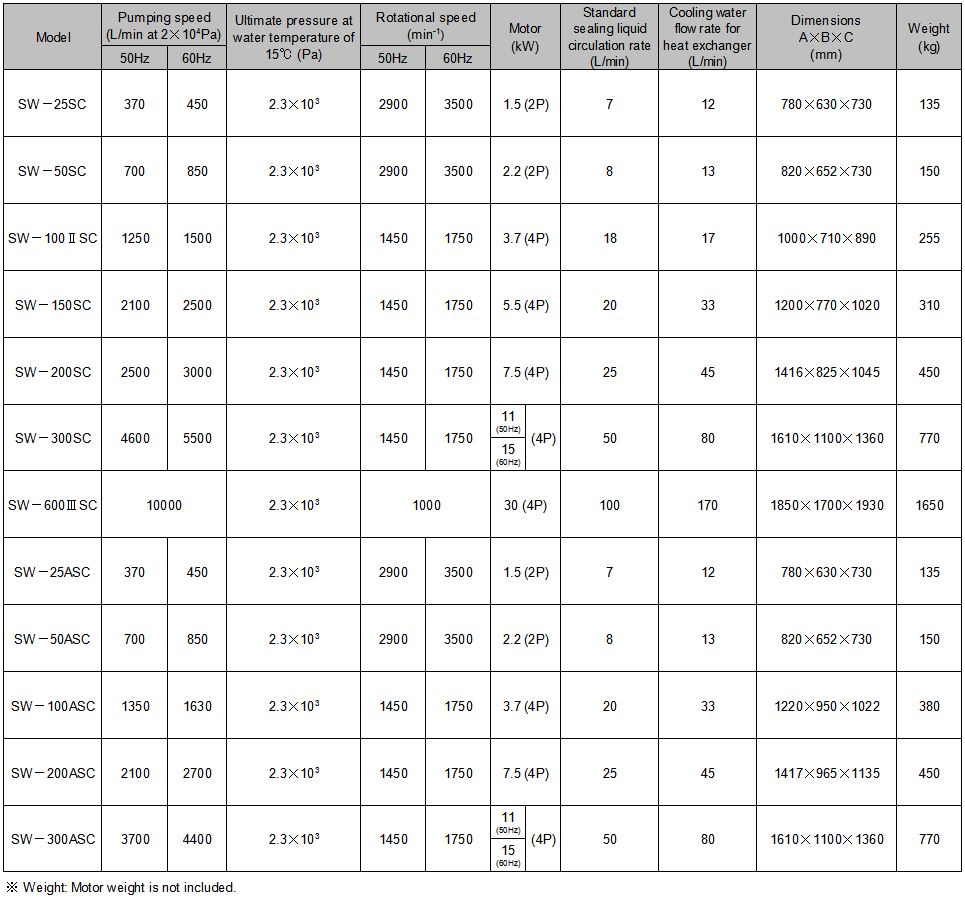

SW-C系列
气体被吸入泵可以溶解或混合的液体密封,因此从泵排放废气。
这可能导致环境污染取决于气体的类型。

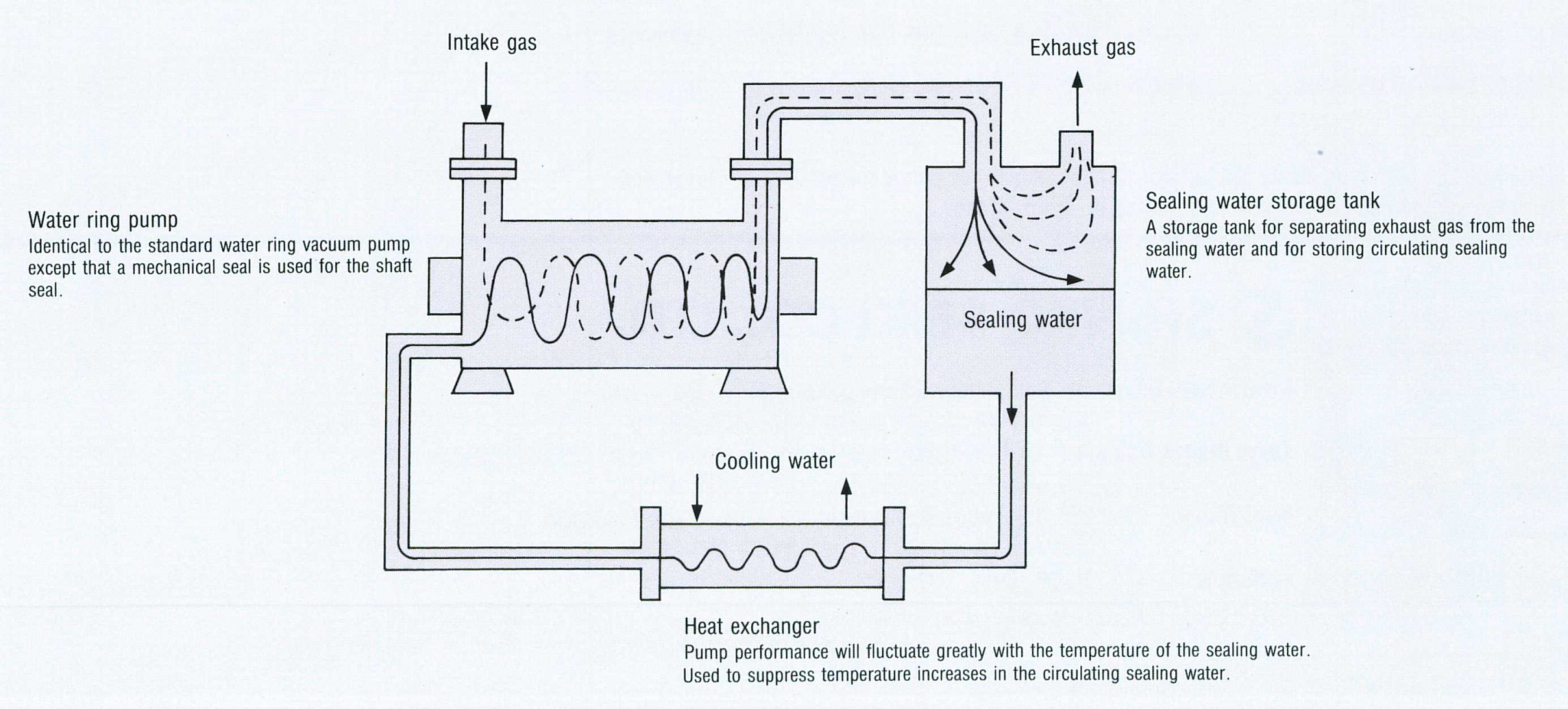

为了防止这个问题,SW-C系列泵密封液体内部流通,因此对环境构成任何威胁。
密封液体冷却的热交换器。 电路是一个封闭的循环结构。

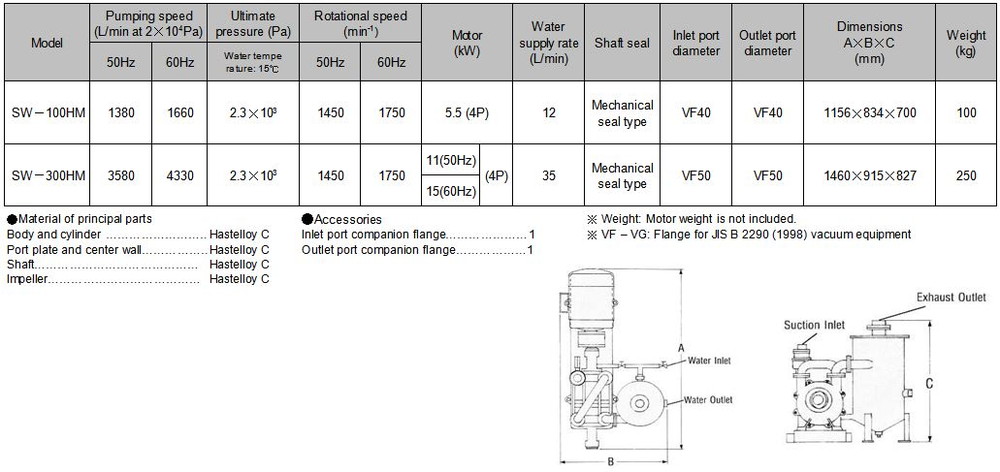

Hastelloy SW-HM系列()
SW-HM一系列耐腐蚀泵用于腐蚀性气体吸入过程在化学行业。 他们表现出优秀的耐腐蚀处理气体时,即使是不锈钢不耐。
机械密封类型
通常,SW系列使用填料轴封。 然而,机械密封也可以在几乎所有的模型作为标准规范。
-
加压弹簧力,密封系统自动调整穿的滑动表面和轴振动。 通过这种结构,可以获得免费维修。 或填充包装不需要重新紧固,以弥补包装磨损,和轴由于穿不需要更换。
密封材料相互滑动,导致没有损坏轴。 (与填料类型、轴被直接破坏轴和填料之间的摩擦,所以如果严重磨损轴必须更换。)
摩擦面积和泵轴密封的摩擦系数小。 这种结构可以减少功率损耗,导致节能。
- 使用高度可靠multi-springs。 (对于一些模型,一个spring使用。)
水环真空泵的可选配件

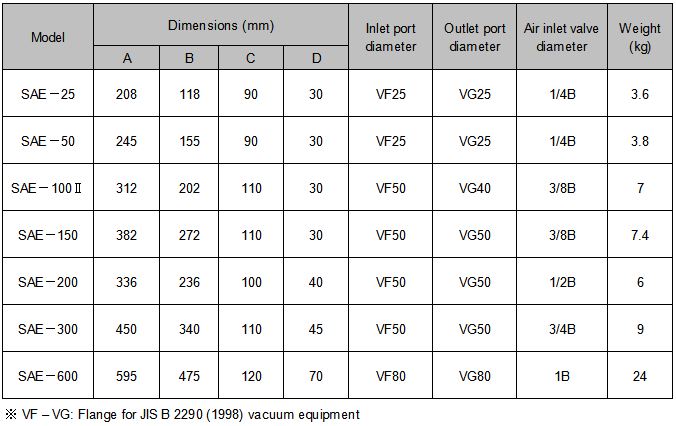

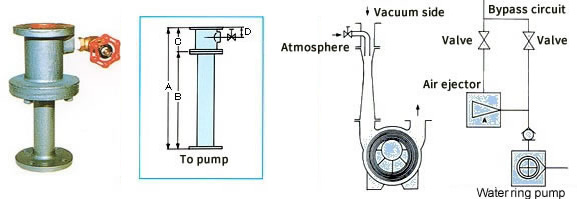

(空气喷射器)
空气喷射与水环泵的吸入口,创建一个真空低于密封液体的蒸汽压。 空气喷射是由空气引入,所以泵的吸入口的压力是8 x 103.1.3 x 104Pa。 因此,泵操作可以减少噪音和驱动功率几乎没有变化。
